CNATDA 第四章学习笔记

《Computer Networking: A Top-Down Approach (8th Edition)》第四章 “The Network Layer: Data Plane” 的学习笔记。

Overview of Network Layer

Network Layer 可以被细分为 data plane 和 control plane 两部分。

data plane 的主要功能是 forwarding（也称作 switching），即一个 router 将 input link 收到的数据转发到正确的 output link。

control plane 的主要功能是 routing，即决定从 sending host 到 receiving host 的路径。

router 中会有一个 forwarding table，从 packet header 中选取某些 field 用来 index forwarding table，得到 outgoing link interface。

计算 forwarding table 则是 control plane 的任务，有两种实现方式：

• the traditional approach: router 之间根据 routing protocol 互相通信，根据 routing algorithm 计算得到 forwarding table。
• the SDN approach: router 只实现 forwarding，而 routing 由一个 remote controller 完成：router 向 remote controller 发送信息，由 remote controller 计算得到 forwarding table 发给 router。这个 remote controller 通常是由软件实现的，所以这种方法被称作 software-defined networking (SDN)。

What’s Inside a Router?

router 一般包含以下部分：

• input ports

  • incoming link 的 physical layer 和 link layer
  • input queue
  • lookup:
    • 从 forwarding table 查 output port
    • 将 control packet（例如包含 routing protocol information 的 packet）forward 到 routing processor

• switching fabric: 连接 input ports 和 output ports

• output ports

  • outgoing link 的 link layer 和 physical layer
  • output queue

• routing processor: 得到 forwarding table，进行 network management

  • traditional: 执行 routing protocol
  • SDN: 与 remote controller 通信

为了保证通信速度，forwarding 的用时需要在 ns 级，所以要用硬件实现；而 control plane 的用时一般在 ms 或 s 级，可以用软件实现。

Input Port Processing and Destination-Based Forwarding

多个 input port 可以合并到一个 line card 上。

forwarding table 会从 routing processor 给每个 line card 都复制一份，从而可以在每个局部分别计算，不需要集中计算。

对于 destination-based forwarding，forwarding table 一般是 index 为 IP 地址前缀，value 为 link interface，采用 longest prefix matching。

lookup 通常要在 ns 级别的时间内完成，而 forwarding table 很大，不仅需要通过硬件实现，还需要使用特殊的算法或存储器，例如使用 TCAM。

input port processing 除了 lookup 还有 physical-layer 和 link-layer processing，还需要检查/更新 packet version、checksum、TTL，更新 network management 的 counter。

Switching

switching 有多种形式：

• via memory: packet 从 input port 复制到 memory 再复制到 output port，如果使用集中的 memory 而非每个 line card 分别的 memory，则传输速率会受 memory 的速率限制。
• via bus: 将 packet 加上一个 switch-internal label 再通过 bus 发送给所有 output port，收到后根据 label 决定是否保留这个 packet，传输速率会受 bus 的速率限制。
• via interconnection network: 每个 input port 对应一个 bus，每个 output port 对应一个 bus，每对 input port bus 和 output port bus 之间都有 crosspoint，通过控制 crosspoint 来控制从哪传到哪（结构和 ROM 类似）。这是 non-blocking 的，只要两个 packet 的 output port 不同就可以同时传输。

Input Queuing

如果 switching fabric 的速率达到了所有 input port 的速率之和，则不会发生 input queuing，否则可能要等待其他 packet 在 switching fabric 上传输。

以 switching via interconnection network 为例，只有多个 packet 传输到同一个 output port 才会发生 input queuing，但是一个 packet 即使没有和它 output port 相同的 packet 也可能因为 input queue 中在它前面的其他 packet 而被 block，即 HOL blocking。

Output Queuing

如果 packet 到达 output port 的速率超过了 output line 的速率，则会发生 output queuing。

若 packet 到达时 buffer 已经满了，则需要决定 drop 哪个 packet。在 buffer 满之前进行 packet dropping 或 marking 称作 active queue management (AQM)，例如 ECN、random early detection (RED) 等。

How Much Buffering Is “Enough”?

有 $N$ 个 independent TCP flow 经过一个带宽为 $C$ 的 link 时，buffer 需要有 $\mathrm{RTT} \cdot C / \sqrt N$。

更大的 buffer 能减少 packet loss，但可能会增加 delay。TCP 可能会使得 buffer 一直不被清空，从而导致 queuing delay 是 constant 且 persistent 的，这被称作 bufferbloat，可以通过一些 AQM 措施来缓解。

Packet Scheduling

• FIFO (FCFS)
• priority queuing
  （在 non-preemptive priority queuing 中，如果低优先级的 packet 已经开始传输，高优先级的 packet 再到来不会打断传输。）
• weighted fair queuing (WFQ): 给每种 packet 类型一个 weight，决定选择这种类型的频率。

packet scheduling 可以根据 IP datagram header 中的各种信息优先传输或 block 某一类 packet。Order on Protecting and Promoting an Open Internet (2015) 规定了 net neutrality 的三条原则：no blocking、no throttling、no paid prioritization。而 Restoring Internet Freedom Order (2017) 则收回了这些限制，而是注重于 ISP transparency。

The Internet Protocol (IP)

IPv4 Datagram Format

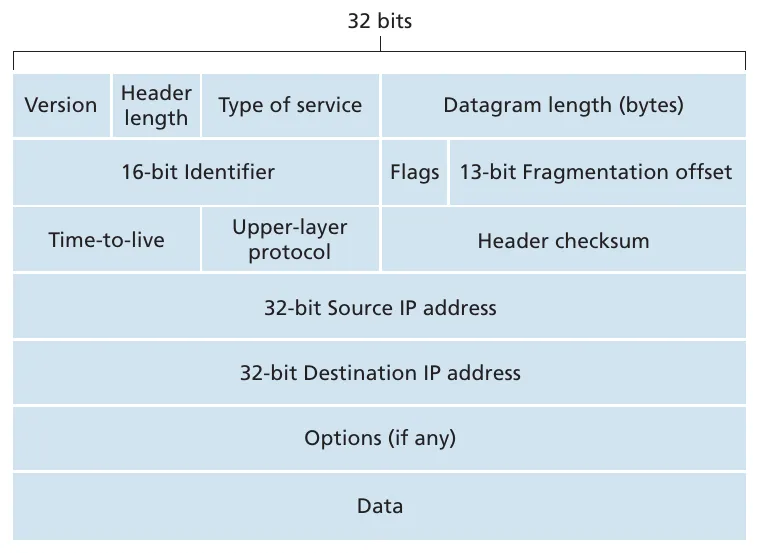

IPv4 datagram 的格式如下图所示：¹

• version: 例如 IPv4、IPv6
• header length: 因为可能有 options，header 是不定长的
• type of service (TOS): 用来识别各种类型的流量，例如 real-time datagram (对延时敏感)，其中有 2 个 bit 用于 ECN
• datagram length: header + data 的长度，为放入 Ethernet frame，一般不超过 1500 bytes
• identifier、flags、fragmentation offset: 用于 IP fragmentation，在 IPv6 中已被弃用
• TTL: 为了防止死循环，TTL 每经过一个 router 会减一，到 0 就会被 drop
• protocol: transport-layer protocol，用来连接 network layer 和 transport layer
• header checksum: 只计算 header 不计算 data，使用 ones’ complement sum；header 每经过一个 router 都会更新，checksum 也要相应地更新
• source and destination IP address
• options: 由于会影响性能，在 IPv6 中已被弃用
• data: 一般是 transport-layer segment，但也可能是 ICMP message 之类的其他数据

IPv4 Addressing

一般来说，每个 host 有至少一个 interface 来接入网络，每个 router 有多个 interface 来与其他 router 或 host 连接。每个（接入 Internet 而不在 NAT 后的）interface 都有一个 IP address。

多个 host 和 router 之间可以通过 Ethernet switch、wireless access point 等方式互相连接，构成一个 routerless network。在 IP 中，这被称作一个 subnet，即 interface 之间由 link 连接、不经过 router 和 host 而构成的连通块。

一个 subnet 会有一个 subnet address，例如 223.1.1.0/24，而其中的 IP address 包括 223.1.1.1、223.1.1.2、223.1.1.3 等。

Internet 分配 IP address 的方案是 classless interdomain routing (CIDR)，其规定了 subnet address 的格式，例如 /24 表示前 24 位是这个 subnet 的地址（network prefix），这个 subnet 中的 IP address 的后 8 位可以取其他值。这样的地址分配方案和 router lookup 使用的 longest prefix matching 配合在一起可以减少 lookup table 的表项。

在 CIDR 之前，曾使用过 classful addressing，相当于是 mask length 只能是 8、16、24，分别被称作 class A, B, C network，这使得不同 class 之间的 address 数量相差过大，难以按需选择，容易造成浪费，最终促成了 classless 的 CIDR。

longest prefix matching 也使得 address aggregation 成为可能：可以在 lookup table 中将多个有 common prefix 的 subnet 合并为一个更大的 subnet address，即使这些 subnet 并没有覆盖这个大的 subnet address 中的所有 address，没覆盖到的部分还可以由更小的 subnet address（更长的 prefix）override。

255.255.255.255 是一个特殊的 IP address，表示 broadcast，destination address 为 broadcast address 的 datagram 会发送给整个 subnet 内的所有 host，还有可能发送给 neighbour。

Obtaining Addresses

Obtaining a Block of Addresses

IP address 由 ICANN 管理，ISP 以及 organization 可以从由 ICANN 管理的 Internet registry (Address Supporting Organization) 处获得 IP address block。

ISP 可以将其拥有的 IP address block 再进行细分来提供给用户。

Obtaining a Host Address: DHCP

router 的 IP address 一般是手动（半自动）配置的，而 host 的 IP address 通常是通过 Dynamic Host Configuration Protocol (DHCP) 自动进行的。

使用 DHCP 能减少手动配置的工作量，尤其是在 host 经常移动时（例如笔记本电脑在教室和寝室之间移动），手动配置几乎是不可能的。

DHCP 可以给 host 提供一个固定或临时的 IP address，除此之外还能提供 subnet mask、first-hop router address (default gateway)、local DNS server address 等信息。

每个 subnet 一般都会有至少一个 DHCP server，或者一个知道 DHCP server address 的 DHCP relay agent（一个 router）。

使用 DHCP 获取 IP address 的步骤如下：

1. host 发送 DHCP discover message：通过 UDP 发送到 255.255.255.255、port 67，包含一个 transaction ID（由于 DHCP 使用 broadcast，需要通过 transaction ID 区分不同 host）。
2. DHCP server 收到 DHCP discover message 后发送 DHCP offer message，是一个发送到 port 68 的 broadcast，包含 transaction ID、proposed IP address、IP address lease time（proposed IP address 的有效时间，一般是几个小时或几天）、DHCP server address 等信息。
3. host 收到 DHCP offer message 后，选择其中一个（如果收到了多个）发送 DHCP request message，包含和 DHCP offer message 类似的信息，也是一个 broadcast（虽然此时已知 DHCP server address，但可能有多个 DHCP server，broadcast 可以让其他 server 知道可以取消 address reservation 了²）。
4. DHCP server 收到 DHCP request message 后回应 DHCP ACK message。

（实际上，DHCP offer 和 ACK 也可能不是 broadcast。³）

host 收到 DHCP ACK message 后就可以在 lease time 内使用这个 IP address 了。DHCP 还提供了延长 lease time 的机制。

Network Address Translation (NAT)

subnet 需要一段连续的 IP address，如果设备数量增长超过了原来的 IP address block 大小，新地址的分配将会变得困难。而且，每个设备都有一个 globally unique address 对于 IPv4 来说难以承担。Network Address Translation (NAT) 可以解决（缓解）这些问题。

使用 NAT 时，subnet 内使用 IP address space reserved for private network（10.0.0.0/8、172.16.0.0/12、192.168.0.0/16），有一个 router 与外界连接并进行 NAT，这个 router 对外界表现为 a single device with a single IP address，通过 NAT translation table 在 private address + port 和 WAN-side address + port 之间进行转换（使用不同的 NAT port 来区分不同的 host 以及 application port）。这个 router 的 public address 从 ISP（可以通过 DHCP）获得，而它作为 DHCP server 为 subnet 内部提供 private address。

NAT 一般会改变 port，而有时需要使用特定的 port 不能改变，可以通过 NAT traversal 来实现。（勾起了一些远古的 MC 联机回忆，虽然当时并没成功（

IPv6

为了解决 IPv4 address 即将耗尽的问题，IPv6 被研发了出来。除了将 IP address 从 32 bits 扩展到 128 bits，IPv6 还顺带解决了 IPv4 中的一些其他问题。

IPv6 datagram 的格式如下图所示：⁴

IPv6 的主要变化：

• 在 unicast 和 broadcast 的基础上引入了 anycast，即向多个地址之一发送信息，例如可以用来向多个有相同内容的 server 发送 anycast 来获取其中最近的一个的 response。
• 使用定长 (40 bytes) 的 header。
• 引入了 flow label 使得 router 可以对 flow 进行特殊处理。
• 删除了 fragmentation 功能以提高性能。
• 删除了 checksum，因为 transport-layer segment 一般已经有 checksum 了，每次修改 TTL 都更新 checksum 也非常耗时。
• 删除了 options，而 next header 不一定是 transport-layer protocol，也可以是 option。
• TOS 改为 traffic class，TTL 改为 hop limit，datagram length 改为 payload length（不含 header length），protocol 改为 next header。

network-layer protocol 的改动非常困难，IPv4 到 IPv6 的转换至今仍在进行中。

新的设备（router）可以同时支持 IPv4 和 IPv6，但旧的设备只能支持 IPv4，为了使它们共存，可以采用 tunneling，即将 IPv6 datagram 作为 IPv4 的 payload 进行传输，两个 IPv6 router 之间的一系列 IPv4 router 被称作 tunnel。

Generalized Forwarding and SDN

generalized forwarding 基于“match-plus-action”的原则，比起 destination-based forwarding，“match”时可以考虑 IP header 中 destination 以外的其他 field，也可以考虑 link-layer header、transport-layer header、ingress port 等；“action”除了 forward 还可以是 drop、修改 header field 等。

OpenFlow 是一个 generalized forwarding 的协议，规定了 match 时可以/不能使用哪些 field，以及可以采取哪些 action。设计一个 flow table，就可以实现各种功能，例如 forwarding、load balancing、NAT、firewall 等。

P4 (Programming Protocol-independent Packet Processors) 是一个用来实现 generalized forwarding 的 programming language，可以比 flow table 更加灵活。

Middleboxes

在 network 中，除了基础的 forwarding，还有一些用来实现其他功能的设施，称作 middlebox：

• NAT translation
• security services，例如 firewall、email filter
• performance enhancement，例如 Web cache、load balancing、TCP splitter

为了降低运营维护的成本，有的 middlebox 用软件甚至云服务代替硬件来实现，称作 network function virtualization (NFV)。

middlebox 在一定程度上破坏了 network 的 layered architecture：很多 middlebox 位于 network layer，却依赖于 transport layer 甚至 application layer 的信息。例如 NAT 会修改 IP address 和 port，firewall 可能依赖于 application message 的内容。

Internet architecture 的基本原则是“the goal is connectivity, the tool is the Internet Protocol, and the intelligence is end to end rather than hidden in the network”。⁵在 network layer 中只有 IP 一个 protocol、将 complexity 放在 end system，可以简化 network layer 的功能，保证 connectivity，而 middlebox 在一定程度上破坏了这样的原则。

尽管在架构上有些不完美，但 middlebox 承担着非常重要的功能，并不会消亡。
