THUCTF2023 IoT 赛道 WriteUp

2023-12-022023-12-03315writeupctf

~~IoT x 数字逻辑实验 √~~

Barcode

~~我不理解这道题为什么会突然出现在 IoT 赛道（~~

运行代码得到 flag THUCTF{God_say_let_s_there_be_code_1}，~~但是这个 “let’s there be” 是什么鬼（~~

from PIL import Image

im = Image.open("output.png")
data = im.load()

b = ""

for i in range(12, im.size[0], 24):
    b += "1" if data[i, 0] == (0, 0, 0) else "0"

print("".join([chr(int(b[i : i + 7], 2)) for i in range(0, len(b), 7)]))

from PIL import Image

im = Image.open("output.png")
data = im.load()

b = ""

for i in range(12, im.size[0], 24):
    b += "1" if data[i, 0] == (0, 0, 0) else "0"

print("".join([chr(int(b[i : i + 7], 2)) for i in range(0, len(b), 7)]))

STM32

首先你要明白这题不需要你给 STM32 编程（，虽然后来想起来感觉很蠢，但我一上来先装了个 STM32 IDE，装完感觉不对（

然后需要把线连对，而把线连对最主要的是把 pin 看对，芯片把圆圈放在左上角，晶振多出来一个直角的那个角是一号脚，编号是逆时针转圈依次编。

UART

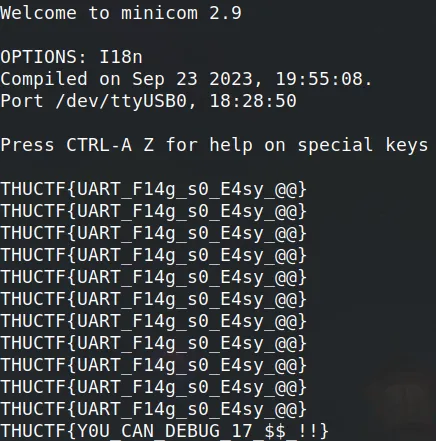

把 USB to TTL 输出的 3V3 和 GND 接到板子和晶振，把晶振的输出接到 OSCIN，把 UART TX (PA9) 接到 USB to TTL 的 RX，然后就可以通过串口读到 flag。

USB

按照电路图，把 PA11 接到 USB 转 5pin 的 D-，把 PA12 以及 5V 串上电阻接到 D+，根据代码中的判断条件还需要把 PB6 和 PB7 接地。然后插到电脑上，会周期性把 flag1 THUCTF{B4D_USB_H1D_KEYB04RD_!!} 以键盘的方式输入到电脑上，而设备的名称是 flag2。

SWD

把板子的 RST, SWCLK, SWDIO 连到 ST-LINK 上，然后插到电脑上。

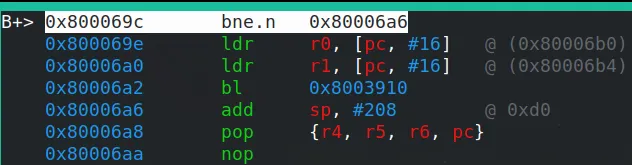

参考 stlink/doc/tutorial.md，通过 st-util 启动 GDB server，然后启动 arm-none-eabi-gdb，输入 layout asm 和 target extended-remote :4242，设置断点 b *0x800069c，然后 kill 再 run，在断点观察到汇编如下：
