DDPP 第二章学习笔记

DDPP5 第二章“Number Systems and Codes”的学习笔记。

开头整数编码的内容很多是 CS:APP 第二章 讲过的,也有一些新内容,但基本上都是标星的可选内容,我看是看了但懒得写笔记了(

一套编码被称作一个 code,一个 code 中的单个合法编码(二进制串)被称作一个 code word

Gray Code

Gray code 的性质:相邻两个数的 code word 只有一位不同,且 2n12^n-1 的 code word 中只有一个 1(也就是说 nn-bit Gray code 的首尾也只有一位不同)。

4-bit Gray code
 0: 0000
 1: 0001
 2: 0011
 3: 0010
 4: 0110
 5: 0111
 6: 0101
 7: 0100
 8: 1100
 9: 1101
10: 1111
11: 1110
12: 1010
13: 1011
14: 1001
15: 1000

递归构造:

  1. 11-bit Gray code: 0 是 0,1 是 1
  2. (n+1)(n+1)-bit Gray code:
    • 2n2^n 个数和 nn-bit Gray code 相同(开头加上 0)
    • 2n2^n 个数是把 2n2^nnn-bit Gray code 逆序排列再在开头加上 1

直接计算单个数的 Gray code:

  • 递归就能直接计算,相信大家都会做 NOIPD1T1 吧,记得开 unsigned long long
  • 也可以这么算:nn 的 Gray code 第 ii 位为 1 当且仅当 nn 的二进制中第 ii 位和第 i+1i+1 位不同

书中描述了一个使用场景:一个磁盘的每个扇区需要编码,从扇区上读取若干 bits 来识别当前处于哪个扇区,在两个相邻扇区的交界处可能有部分 bits 来自其中一个扇区,另外的 bits 来自另一个扇区,Gray code 可以使最终读取到的结果一定是这两个扇区之一。

Codes for Actions, Conditions, and States

说白了就是如何编码一个 enum。不同的编码方式有各自的特点,可以从编码长度、电路开销、设计难度、可纠错性等角度考虑,选择最合适的编码方式,或者组合使用多种编码方式。

  • 顺着编码为二进制可以使编码长度最短(log2n\lceil \log_2 n \rceil)。
  • 1-out-of-n-code:合法的 code word 只有一位是 1,每个 enum 对应某一位为 1。例如,控制哪个灯开时,这种编码方式无需再有电路来选择要开的灯,直接将编码的每一位连到一盏灯就可以了。
  • m-out-of-n-code:合法的 code word 恰有 mm 位是 1。要检测一个 code word,只需使用一个 mm-input AND gate,电路较为简单。而 code word 总数有 (nm)\binom nm,也很多。

n-Cubes and Distance

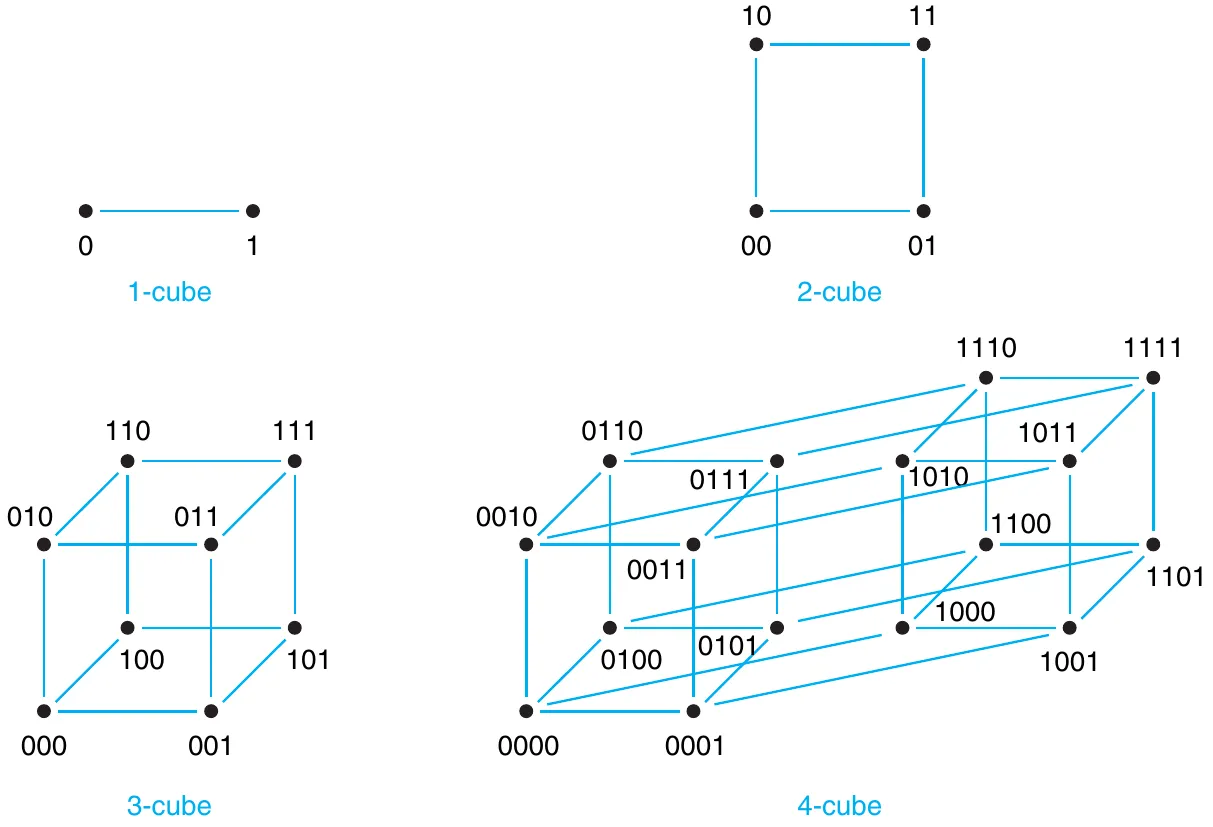

2n2^nnn-bit 二进制串作为顶点,在只有一个 bit 不同的串之间连边,得到的图被称作 nn-cube,可以画成一个(超)立方体:(DDPP5 Figure 2-8)

n-cubes for n = 1, 2, 3, and 4.

图上两个二进制串之间的距离被称作 Hamming distance,表示两个串中不相同的位数。

Codes for Detecting and Correcting Errors

实际存储、传输编码时,可能会发生错误。错误的具体行为可以由 error model 刻画。最简单的 error model 是 independent error model,即每个错误只独立地改变编码中的一位,多位同时发生错误的概率比一位发生错误的概率小得多。

Error-Detecting Codes

对于一个 code,不是 code word 的二进制串称作 noncode word

error-detecting code 具有这样的性质:任何一个 code word 在任意修改一位后都会得到一个 noncode word。

使用 error-detecting code 时,可以认为只要是 code word 都没有发生错误,noncode word 则一定发生了错误。

一个 nn-bit error-detecting code 是 nn-cube 的一个点独立集,也就是说任意两个 code word 的 Hamming distance 都至少为 2。

奇偶性可以用来设计 error-detecting code:任给一个 nn-bit code,将第 n+1n+1 位设为前 nn 位中 1 的个数的奇偶性(称作 parity bit),则可以得到一个 (n+1)(n+1)-bit error-detecting code。这样的编码称作 1-bit parity code,若 code word 都有偶数个 1 则称作 even-parity code,有奇数个 1 则称作 odd-parity code

Error-Correcting and Multiple-Error-Detecting Codes

如果一个 code 中两个 code word 的最小 Hamming distance 有 2c+d+12c+d+1,则可以对最多 cc 位的错误进行纠正,并且检测到最多 c+dc+d 位的错误(一个 c+d+12c+dc+d+1 \sim 2c+d 位的错误会被认为是来自另一个方向的错误而被错误地纠正,从而不能被检测到;可以选择少纠错几位来检测到更多位的错误)。

纠错就是找到和一个 noncode word 的 Hamming distance 最小的唯一一个 code word,进行纠错的硬件被称作 error-correcting decoder。

Hamming Codes

Hamming code 是一种通用的最小距离为 3 的编码。一个有 nn 个 check bit 的 Hamming code 最多可以存储 2nn12^n-n-1 个 information bit,从而总共有 2n12^n-1 个 bit。

一个 (2n1)(2^n-1)-bit Hamming code 的 bit 依次编号为 12n11 \sim 2^n-1,编号为 1,2,4,,2n11, 2, 4, \ldots, 2^{n-1} 的 bit 是 check bit。每个 check bit 代表一个 group,编号为 2i2^i 的 check bit 所代表的 group 包含的是编号的二进制中包含 2i2^i 的所有 bit。check bit 的取值使得每个 group 都含偶数个 1。

实际使用的 Hamming code 往往会将 check bit 移到末尾,例如一个 1515-bit Hamming code 中 bit 的编号依次为 15,14,13,12,11,10,9,7,6,5,3,8,4,2,115, 14, 13, 12, 11, 10, 9, 7, 6, 5, 3, 8, 4, 2, 1

因为每个 bit 都至少属于一个 group,改变一个 bit 会得到 noncode word。改变编号为 iijj 的两个 bit 时,会改变 ii 异或 jj 对应的 group,所以改变两个 bit 会得到 noncode word。所以 Hamming code 中两个 code word 的 Hamming distance 至少为 3。

纠错时,只要将错误的 check bit 的编号或起来就可以得到错误的 bit 的编号。

可以通过增加一个 parity bit 来得到一个最小距离为 4 的 2n2^n-bit extended Hamming code。

CRC Codes

cyclic-redundancy-check (CRC) codes 是一种得到广泛应用的 error-correcting code,例如被用在文件系统和网络通信中,它可以检测到成团出现的多位错误,在一些场景中这种错误比随机出现的错误概率更高。

Two-Dimensional Codes

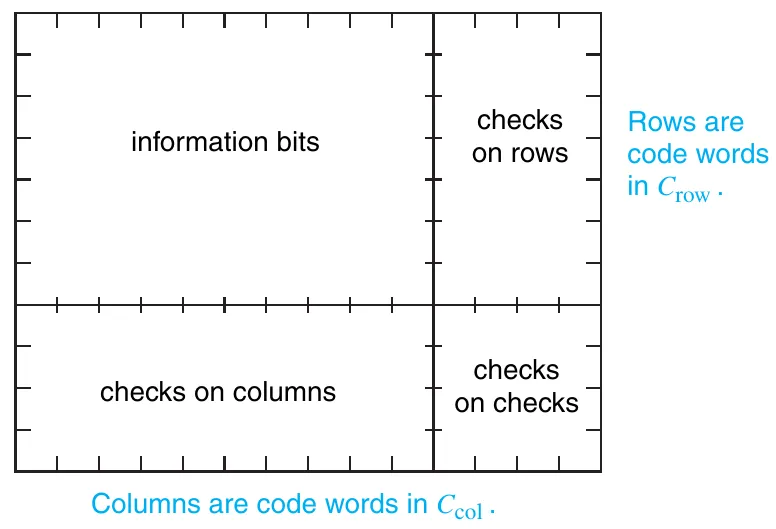

如 DDPP5 Figure 2-14 (a) 所示:

所有 bits 排列成一个矩阵,矩阵被划分为四个部分: information bits, checks on rows, checks on columns, checks on checks.

选择 CrowC_{\mathrm{row}}CcolC_{\mathrm{col}} 两种编码方式,设置 checks on rows 使得 information bits 所在的每一行都是一个 CrowC_{\mathrm{row}} 的 code word,设置 checks on columns 使得 information bits 所在的每一列都是一个 CcolC_{\mathrm{col}} 的 code word,而 checks on checks 则可以选择,要么每一行都是一个 CrowC_{\mathrm{row}} 的 code word,要么每一列都是一个 CcolC_{\mathrm{col}} 的 code word。

这样得到的 two-dimensional code 的最小距离是 CrowC_{\mathrm{row}}CcolC_{\mathrm{col}} 的乘积,所以 two-dimensional code 也被叫做 product code

RAID 就可以看作使用了 two-dimensional code:每块数据盘内的每个 block 都有 CRC code,还有一块硬盘用来存所有数据盘的 parity bits。

Checksum Codes

parity bit 可以看作是 bits 在模 2 意义下的和,可以推广为 checksum

例如,模 256 意义下,可以计算 bytes 的和,来检测 bytes 的错误。

除了改变模数,还可以改变计算方式,例如使用 ones complement 加法来计算模 255 或 65535 意义下的 checksum。

m-out-of-n Codes

m-out-of-n code 的最小距离为 2,并且能够检测到 unidirectional multiple errors,即所有错误都是 0 变 1 或 1 变 0 的改变多位的错误。

Codes for Transmitting and Storing Serial Data

  • parallel data transmission: 一个 data word 的所有 bit 同时传输
  • serial data transmission: 一个 bit 一个 bit 传输

在某些场景下,serial data transmission 可以减少线路开销,或者减少一些设计上的困难。

最基本的 serial data transmission 需要三个信号:

  • CLOCK: 将时间划分为一个个 bit cell,标识出每个 bit 所处的时间范围
  • SERDATA: 实际传输的数据,具体内容依 line code 而定
  • SYNC: 用来标识 bit 的 significance,例如传输 bytes 时用来标记每个 byte 的开头

实际上,也可以选择合适的 line code 从而只需传输一个信号,从数据信号中读取出 CLOCK 和 SYNC 的信息。

Serial Line Codes

Serial Line Codes 这一节我感觉有些地方没完全理解,也有和 Wikipedia 有出入的地方,也标星了,感觉后面不一定用得上,就先咕了。
